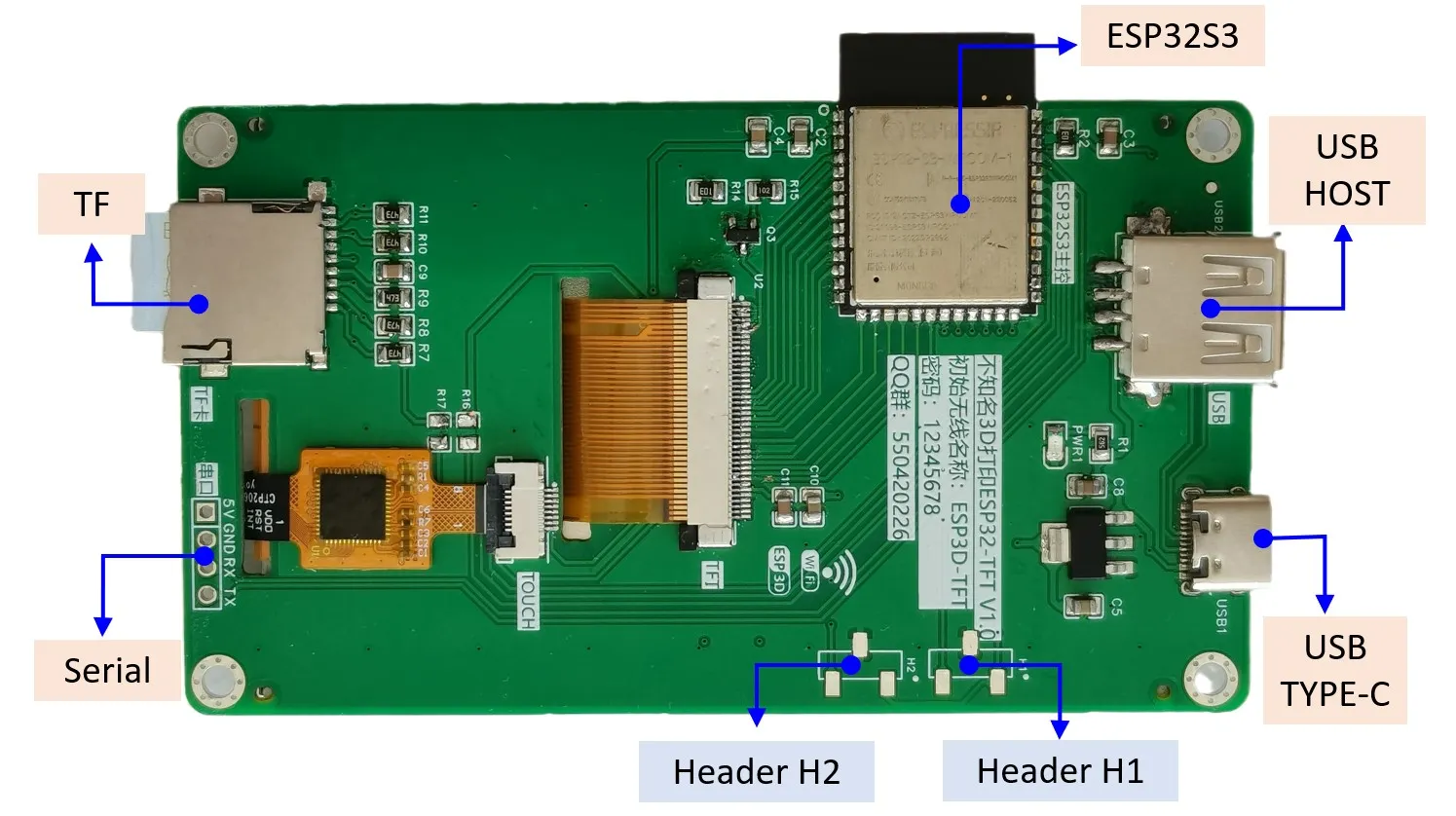

Features
Section titled “Features”- ESP32S3
- FLASH: 8MB
- PSRAM: 8MB
- Micro-SD card slot (SPI)

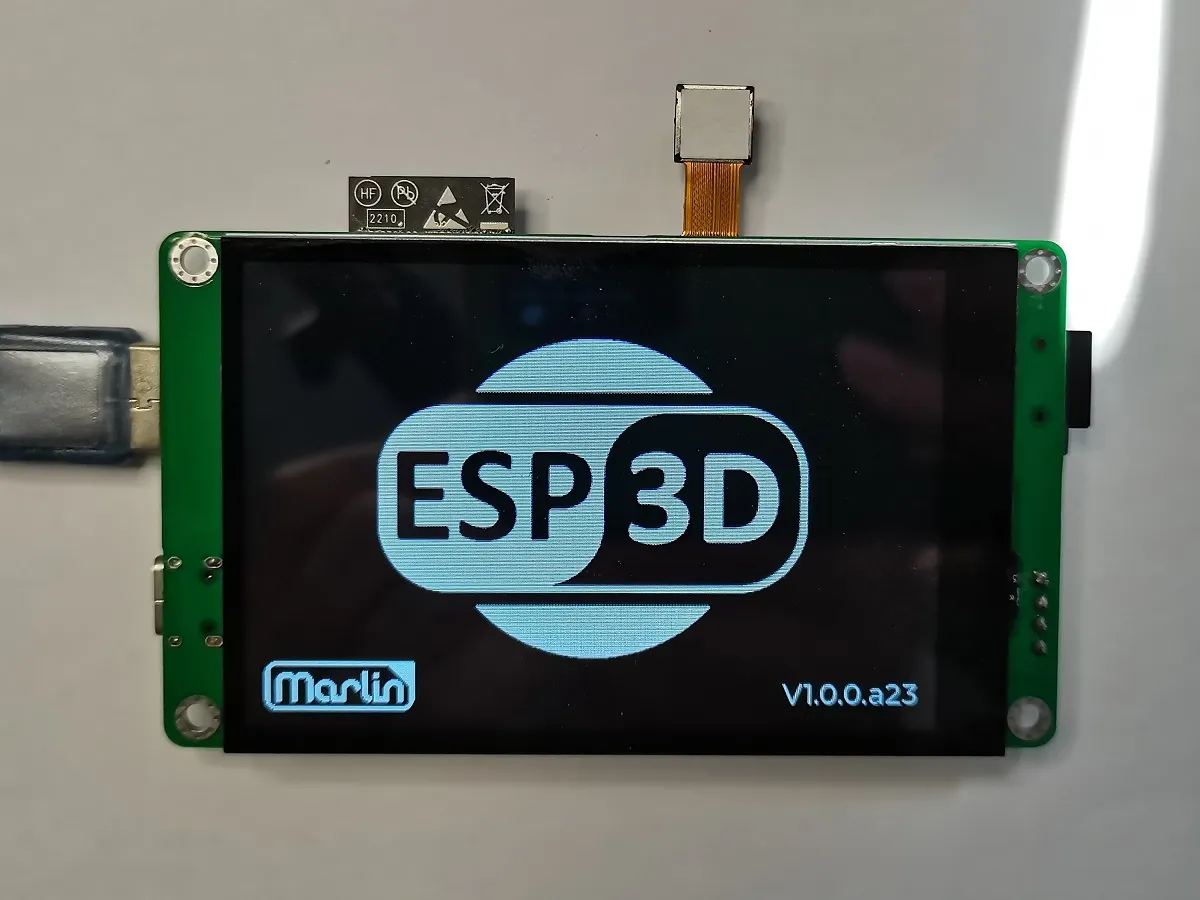

- 3.5-inch 480x320 TFT display - ST7796U (SPI - RGB565)
- Capacitive touch panel - GT911 (i2C - 0x5D)
- Camera: OV2640
- Power Supply: 5V / 500A
- Dimension: 98.5mm x 56.3mm
- Header H1 (4 pins) : +5v, Gnd, Rx, Tx
| Pin | Usage |
|---|---|
| GPIO 0 | NA |
| GPIO 1 | CTP_INT |
| GPIO 2 | CTP_SCL |
| GPIO 3 | OV_D7 |
| GPIO 4 | OV_D1 |
| GPIO 5 | OV_D2 |
| GPIO 6 | OV_D3 |
| GPIO 7 | OV_D0 |
| GPIO 8 | OV_XCLK |
| GPIO 9 | OV_VSYNC |
| GPIO 10 | SD_CS |
| GPIO 11 | SD_MOSI |
| GPIO 12 | SD_CLK |
| GPIO 13 | SD_MISO |
| GPIO 14 | OV_RESET |
| GPIO 15 | OV_D4 |
| GPIO 16 | OV_PCLK |
| GPIO 17 | OV_D5 |
| GPIO 18 | OV_D6 |
| GPIO 19 | ESP_USB_DM |
| GPIO 20 | ESP_USB_DP |
| GPIO 21 | OV_SCL |
| GPIO 33 | NA |
| GPIO 34 | NA |
| GPIO 35 | NC / NA |
| GPIO 36 | NC / NA |
| GPIO 37 | NC / NA |
| GPIO 38 | LCD_MOSI |
| GPIO 39 | LCD_CLK |
| GPIO 40 | LCD_DC |
| GPIO 41 | LCD_CS |
| GPIO 42 | CTP_SDA |
| GPIO 43 | U0TXD |
| GPIO 44 | U0RXD |
| GPIO 45 | LCD_RST / CTP_RST |
| GPIO 46 | OV_HREF |
| GPIO 47 | OV_SDA |
| GPIO 48 | LCD_BL |
